Реставрация ванн: возвращение первоначального блеска без капитальной замены

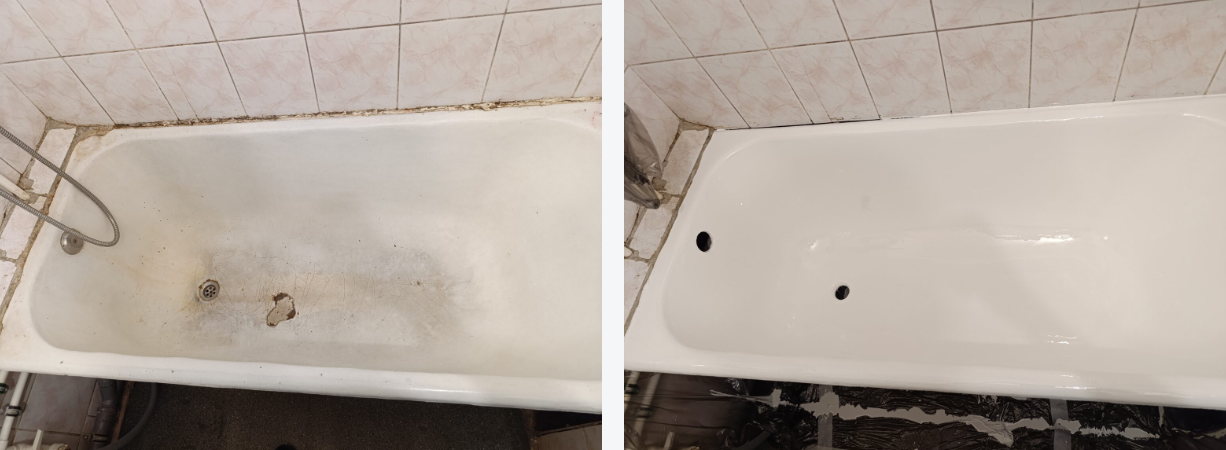

Со временем эмалевое покрытие чугунных и стальных ванн неизбежно теряет свою привлекательность: появляются микротрещины, желтизна, ржавые потёки и сколы, которые не только портят внешний вид, но и становятся рассадником бактерий. Многие домовладельцы считают единственным выходом демонтаж и установку новой сантехники, однако профессиональное восстановление способно подарить изделию вторую жизнь при существенно меньших затратах. Когда владельцы старых ванн задумываются о бюджетной альтернативе замене, они часто обращают внимание на региональные сервисы; например, Реставрация ванн в Череповце давно зарекомендовала себя как востребованная услуга, но технология едина вне зависимости от географии и требует глубокого понимания материалов и процессов. Грамотное восстановление базируется на трёх ключевых принципах: тщательная подготовка основания, правильный выбор реставрационного состава и строгое соблюдение температурно-влажностного режима на всех этапах. В отличие от полной замены, реставрация занимает от нескольких часов до двух суток, не требует выноса крупногабаритного оборудования и не создаёт строительного мусора, что делает её оптимальным решением для квартир, где каждая минута ремонта на счету.

Причины износа и типичные повреждения эмалированных поверхностей

Чтобы понять целесообразность восстановления, необходимо объективно оценить характер и глубину дефектов. Большинство повреждений возникают из-за механических воздействий (падение тяжёлых предметов, абразивная чистка), химического воздействия агрессивных моющих средств и термических перепадов при резком чередовании горячей и холодной воды. Наиболее часто встречаются следующие проблемы:

• Пористость и шагрень – утрата гладкости эмали, при которой поверхность становится шероховатой, на ней оседают соли и мыльный налёт;
• Сколы и выбоины – локальные утраты покрытия до металлической основы, нередко сопровождающиеся коррозией;
• Трещины (паутинка) – тонкие линейные разрывы эмали, возникающие из-за усталости материала и перепадов температур;
• Отслаивание и вздутие – нарушение адгезии между эмалью и подложкой, приводящее к шелушению.

Профессиональный реставратор всегда начинает работу с визуального и тактильного осмотра, используя кернер для проверки твёрдости и молоточек для выявления скрытых раковин. Если сквозных отверстий или глубокой коррозии с перфорацией металла нет, то в 95% случаев ремонт возможен. Важно также оценить состояние сливного отверстия и перелива – наличие микротрещин в этих зонах требует обязательного армирования стеклотканью перед нанесением финишных слоёв. Кроме того, диагностика включает проверку геометрии ванны: значительный перекос может потребовать дополнительного выравнивания опор, чтобы после реставрации нагрузка распределялась равномерно.

Современные технологии восстановления эмалированных ванн

На сегодняшний день в профессиональной среде устоялись три основных метода обновления поверхности, каждый из которых имеет свою технологическую карту и область применения. Выбор способа зависит от бюджета, желаемой долговечности и исходного состояния чаши.

Метод наливного акрила (стакрил)

Это самый популярный вариант в сегменте бытового ремонта. Двухкомпонентный состав на основе акриловых смол и специального отвердителя обладает низкой вязкостью, что позволяет ему саморастекаться по подготовленной поверхности, заполняя все поры и микронеровности. В результате формируется монолитный глянцевый слой толщиной 0,5–0,8 мм, который отличается высокой абразивостойкостью и химической инертностью к кислотным и щелочным составам. Время жизнеспособности смеси (пот-лайф) составляет около 40–60 минут при температуре +20°C, поэтому монтажники должны работать слаженно и быстро, избегая образования подтёков и наплывов. Полимеризация проходит в два этапа: первичное схватывание за 2–3 часа и полное отверждение в течение 24–48 часов, после чего покрытие можно эксплуатировать.

Эпоксидная эмаль (жидкое покрытие)

Эта технология предполагает нанесение двухкомпонентной эпоксидной краски кистью, валиком или краскораспылителем. В отличие от акрила, эпоксидный слой получается более жёстким и термостойким (выдерживает до +120°C), но требует чрезвычайно тщательной подготовки – поверхность должна быть обезжирена до состояния «белой перчатки» и загрунтована специальным праймером. Толщина покрытия обычно не превышает 0,3 мм, поэтому эмаль хорошо повторяет форму основы, но не скрывает глубоких дефектов. Для выравнивания серьёзных сколов применяют эпоксидные шпатлёвки-наполнители, которые отверждаются отдельно. Важный нюанс: эпоксидка имеет резкий запах и требует хорошей вентиляции, а её отверждение зависит от влажности воздуха – при высокой гигроскопичности возможно помутнение.

Порошковая окраска (полимерно-порошковое напыление)

Данный метод используется преимущественно в заводских условиях, так как требует термостатической камеры для полимеризации при температуре +180–200°C. В домашних условиях он неприменим, однако некоторые мастерские предлагают вывоз ванны на производственную линию. Плюс – исключительная механическая прочность и равномерность покрытия, минус – сложность транспортировки и риск повреждения хрупкого слоя при установке обратно.

Пошаговый протокол профессиональной реставрации

Независимо от выбранного материала, все работы проходят по единому алгоритму, где каждый этап критичен для итогового качества. Опытные бригады уделяют подготовке не менее 70% общего времени, поскольку именно от чистоты и шероховатости основания зависит адгезия финишного слоя.

Подготовка поверхности – фундамент долговечности

Первоначально ванну освобождают от сифона и смесителя, демонтируют облицовку прилегающих стен, если она мешает доступу. Затем приступают к абразивной обработке: с помощью шлифовальной машинки или вручную наждачной бумагой с зернистостью P80–P120 снимают старый глянец, создавая матовую основу. В местах глубоких сколов применяют пескоструйный пистолет с алюминиевым оксидом для полного удаления коррозии. После шлифовки всю поверхность тщательно обеспыливают и промывают водой, затем проводят финишное обезжиривание уайт-спиритом или антисиликоном. Далее наносится слой праймера (грунтовки по металлу) с последующей сушкой в течение часа. Некоторые технологии требуют дополнительной фиксации стеклотканевой лентой в зонах перелива и слива для армирования.

Нанесение реставрационного состава и отверждение

Перед смешиванием компонентов мастер проверяет температуру в помещении – она должна быть не ниже +18°C и не выше +25°C, а влажность – около 60%. Смесь приготавливается строго по инструкции: сначала вводят отвердитель в основу, затем тщательно перемешивают на низких оборотах дрели с насадкой-миксером, избегая образования пузырей. Для наливного акрила используют метод «заливки и растекания»: состав выливают по периметру бортов и дают ему стечь вниз, направляя поток резиновым шпателем к центру. Излишки удаляются, а поверхность оставляют в покое для самовыравнивания. При работе с эпоксидной эмалью нанесение производят в два-три тонких слоя с промежуточной сушкой (межслойная полимеризация). Все инструменты – кисти, валики, краскопульты – должны быть абсолютно сухими и обезжиренными. После финишного нанесения ванну закрывают от пыли и сквозняков, оставляя для полного отверждения на срок, указанный производителем.

Финишная доводка и контроль качества

После окончания полимеризации поверхность осматривают на предмет дефектов (пузыри, «апельсиновая корка», потёки). При необходимости выполняют лёгкую полировку мягким войлоком и специальной пастой для придания зеркального блеска. Обязательно проверяют адгезию – прочность сцепления с основанием методом решётчатого надреза. На этом этапе устанавливают сантехническую обвязку, герметизируют стыки и дают рекомендации по эксплуатации.

Ниже представлена нумерованная последовательность обязательных операций при подготовке основания (этот протокол един для всех методик):

1. Демонтаж сливного гарнитура и снятие декоративных элементов.
2. Грубая шлифовка поверхности абразивным кругом (зернистость P60) для удаления старого эмалевого слоя и ржавчины.
3. Выравнивание глубоких сколов эпоксидным компаундом с отвердителем, выдержка до отверждения.
4. Окончательное шлифование мелкой наждачной бумагой (P150–P180) до матового состояния.
5. Обеспыливание и промывка горячей водой с моющим средством, затем сушка феном.
6. Трёхкратное обезжиривание растворителем (с промежуточной протиркой безворсовой салфеткой).
7. Нанесение акрилового праймера кистью, сушка 30 минут.

Критерии выбора метода и типичные ошибки при самостоятельном ремонте

Эксперты сходятся во мнении, что наливной акрил оптимален для чаш со значительными дефектами, поскольку он самозаполняет раковины и создаёт глянцевую поверхность без швов. Эпоксидная эмаль предпочтительнее, когда требуется высокая термостойкость и максимальная твёрдость, но она более капризна в нанесении. Порошковая технология рекомендуется лишь для заводских условий. Главные ошибки любителей – это экономия на грунтовке, нарушение дозировки отвердителя (что ведёт к липкости или хрупкости) и слишком раннее использование ванны до полной полимеризации. Также часто игнорируется температурный режим: при +15°C время отверждения увеличивается в разы, а при +30°C смесь может «вскипеть» и потерять глянец.

Профессиональные термины, которыми оперируют реставраторы: адгезия, отвердитель, пот-лайф, шпатлевание, межслойная сушка, краскораспылитель, вязкость, тиксотропность, стеклоткань, армирование, обеспыливание, зернистость, окисление, полимеризация, эпоксидный компаунд, акриловый сополимер, уайт-спирит, антисиликон, праймер, шагрень, наплыв, матирование, термостойкость, усадка, глянец, цветовая колеровка, жизнеспособность, абразивостойкость, микротрещина, раковина, подтёк, финишное покрытие. Знание этих понятий помогает заказчику грамотно формулировать задачу и контролировать работу мастеров.

Практические рекомендации по уходу за восстановленной ванной

Чтобы продлить срок службы обновлённого покрытия, достаточно соблюдать несложные правила. Во-первых, категорически запрещено использовать абразивные порошки, жёсткие щётки и чистящие средства на основе хлора – они разрушают защитный слой. Оптимальны гелеобразные или кремовые составы с нейтральным pH. Во-вторых, не следует допускать резкого перепада температур (наливать кипяток на холодную ванну) – это провоцирует появление внутренних напряжений. В-третьих, все удары тяжёлыми предметами (ведра, кастрюли) необходимо исключить – хотя новое покрытие и прочнее старого, оно не является бронебойным. При своевременном уходе реставрация служит 7–10 лет для акрила и 10–15 лет для эпоксидной эмали, что по экономическим показателям значительно выгоднее ежегодной замены сантехники.

В заключение важно подчеркнуть: реставрация – это не косметический «лайфхак», а полноценная высокотехнологичная операция, требующая навыков, качественных материалов и точного соблюдения регламентов. Доверив процесс аттестованным специалистам, владелец получает изделие, практически неотличимое от нового, с гладкой зеркальной поверхностью, отличной водоотталкивающей способностью и гигиеничностью. Главное – не пренебрегать подготовительными процедурами и чётко выдерживать все временные интервалы, тогда обновлённая ванна будет радовать глаз и служить верой и правдой долгие годы.
